电缆护层接地环流在线监测系统

当前位置: 首 页 -> 产品中心 -> 电缆在线监测

电缆护层接地环流在线监测系统

  • 所属分类:电缆在线监测

  • 产品编号:OM.R924
  • 点击次数:
  • 发布日期:2019/11/25
  • 更多
  • 在线询价
详细介绍

产品简介

OM.R924电缆护层接地环流在线监测系统对现场运行电缆的接地电流及护层环电流进行实时的监视,并通过GPRS/CDMA无线或光纤传输方式将实时数据传输给后台工控机监测软件,使线路维护人员随时掌握电缆的运行情况。

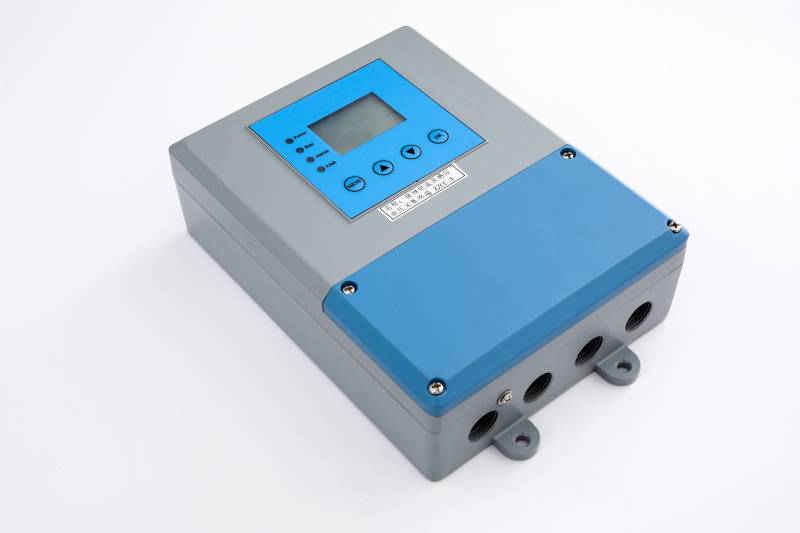

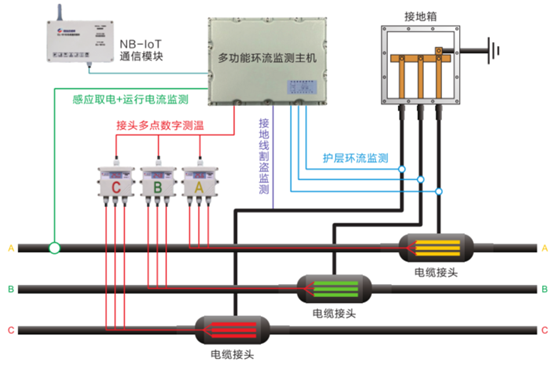

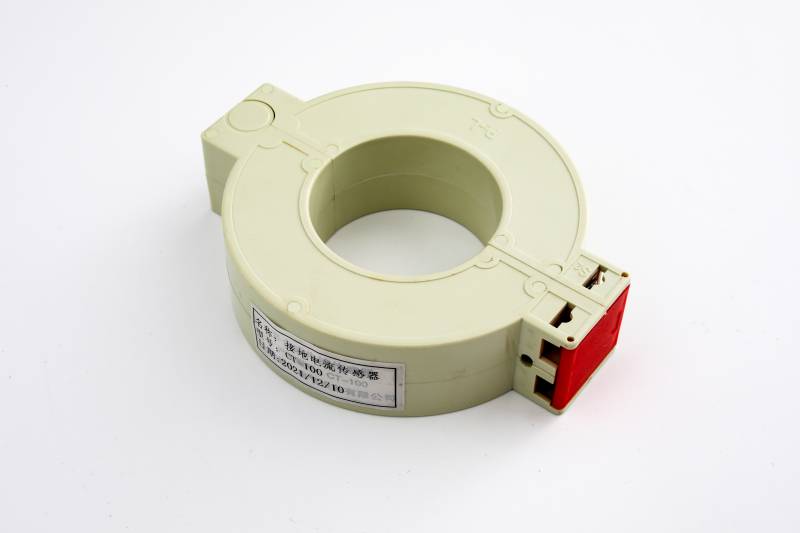

    电缆护层接地环流在线监测系统由接地在线监测主机、环流监测模块、接地电流探测器、感应取电电流互感器、后台工控机、客户端软件等几个部份构成。



功能特点

l  每个现场的监测单元,按高压电缆的具体情况安装,设备相对独立。通过GPRS/CDMA或光纤与后台工控机通信。

l  所有器件采用工业级标准,所有部件均为模块、标准化设计,具备锁紧措施,且易于拆卸。

l  集成精确电流采集终端应利用总线式载波通信网络资源实现远程供电和信号传输,外接CT电流互感器及防盗割报警传感器的电源和采集应由集成精确电流采集终端提供,无需电缆通道内的现场电源。

l 单台集成精确电流采集终端最多外接4个CT电流互感器及4个防盗割报警传感器并对其进行供电。并能锁存上报为电缆的运行情况提供参考指标,要求集成护层接地电流超限、位移或断线报警功能。


技术参数

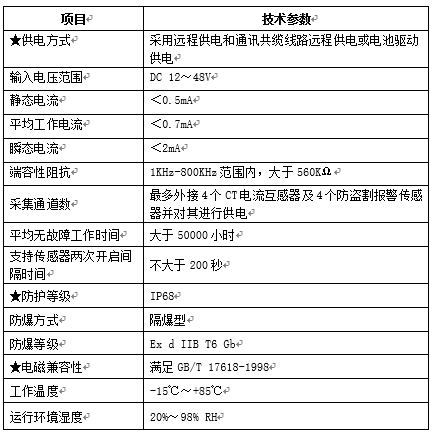

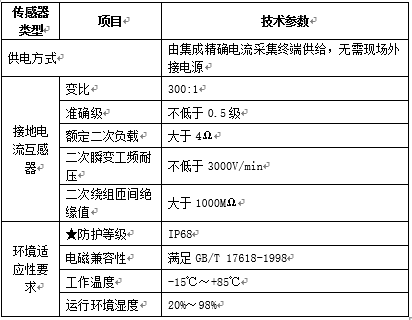

采集装置技术参数                                                    接地电流传感器参数

image.png               image.png
