产品简介
OM.R922电缆局部放电监测系统实时测量电缆线路和接头处的局部放电信号,并对局放信号源实现定位,找出电缆绝缘系统中的缺陷点。OM.R922基于宽频带脉冲监测技术开发,用数字信号处理方式进行抗干扰、定位和谱图分析,大大提高了局放监测的准确度和精确度。OM.R922局部放电检测软件为中文界面,操作界面友好。软件可记录、显示测量相序、放电量、放电相位、测量时间等相关参数,可提供放电趋势图并具有预警和报警功能,可对实时和历史数据进行查询、删除、备份及打印报表等。
功能特点
l 实时在线监测,相比传统的震荡波局放检测,在高压电缆不停电状态下对局放进行测量。
l 对电缆本体、电缆接头、终端头进行全方位监测,并能准确定位放电源。

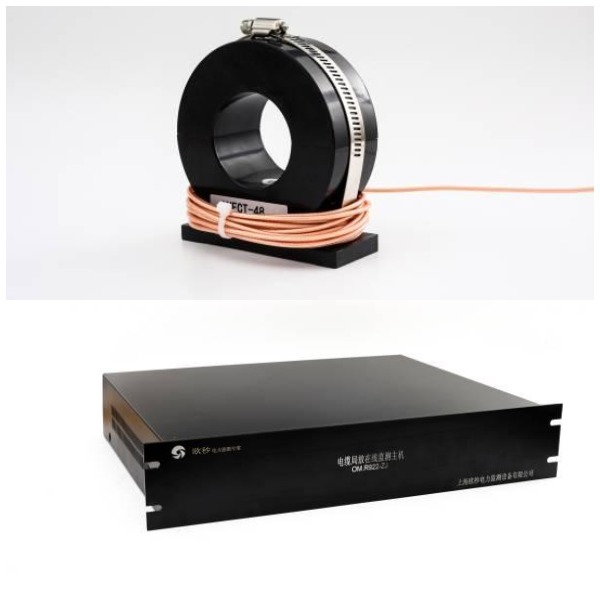

l 传感器采用开合式钳型设计,安装方便,并可定制传感器内径,满足不同现场需求。

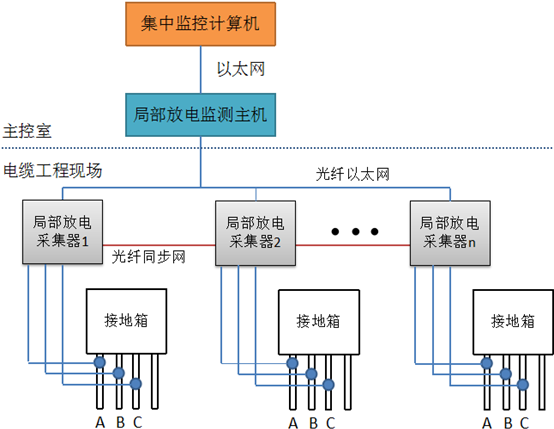

l 同步数字多通道局部放电测试技术,可同时监测多回路,多项电缆。
l 系统采用光纤传输网络,传输距离远,稳定可靠。
l 历史数据分析,评估局放发展趋势。
技术参数
工作频带 30kHz~100MHz(±3db)
增益范围 0~60dB程控可调
测量范围 10pC~10000pC
定位精度 ±3米
局放信号接口 3路BNC接口
工频信号接口 1路BNC接口(自带工频相位传感器)
射频标准 符合IEEE802.15.4标准
