开关柜局放在线监测系统

开关柜局放在线监测系统

  • 所属分类:开关柜在线监测

  • 产品编号:OM.R943
  • 点击次数:
  • 发布日期:2022/02/14
  • 更多
  • 在线询价
详细介绍

产品简介

高压开关柜的绝缘故障主要表现为外绝缘对地闪络击穿,内绝缘对地闪络击穿,相间绝缘闪络击穿,雷电过电压闪络击穿,瓷瓶套管、电容套管闪络、污闪、击闪、击穿、爆炸,提升杆闪络,CT闪络、击穿、爆炸,瓷瓶断裂等。各类绝缘缺陷发展到最终击穿,酿成事故之前,往往先经过局部放电阶段,局部放电的强弱能够及时反映绝缘状态,因此通过在线监测局部放电来判断绝缘状态是实现开关柜绝缘在线监测和诊断的有效手段。

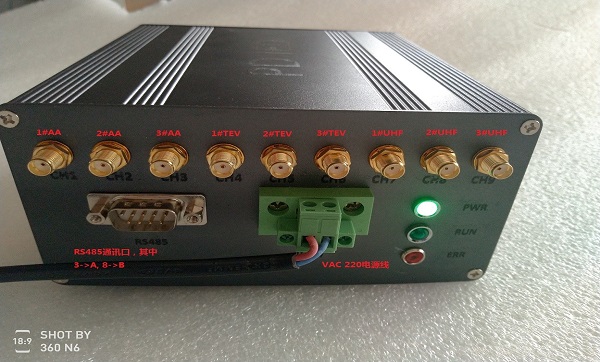

OM.R943开关柜局放在线监测系统采用声电联合检测方法,即通过同时检测局部放电产生的UHF信号、暂态对地电压(TEV,地电波)和超声波信号实现对开关柜绝缘状态的监测。



功能特点

l  监测系统采用开合式传感器,结构紧凑,拆卸安装方便,不需要停电,可以很方便的对重点站、重点设备、异常设备进行长期监测。

l   采用高性能FPGA处理器,实现100Msps可连续采样50个工频周期以上的数据。12Bit分辨率的高速采样、存储。

l   带通滤波技术与噪声识别及剔除算法联合运用,可有效识别局放信号。

l   可检测10pC以上局放信号。



技术参数
