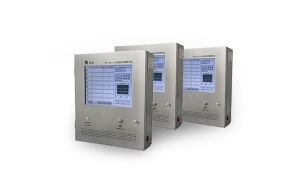

产品简介
OM.R960型断路器机械特性在线监测系统适用于各厂矿、企业、发电厂、变电站中电压等级为550kV及以下的断路器设备，主要对断路器的分合闸位置指示、分合闸线圈电流波形、储能电动机电流波形、分合闸时间速度行程、动作次数等实时监测和运算处理。在断路器运行异常时记录变化的参数量，从而分析判断断路器的电气与机械特性是否正常，保证电力系统电网的安全运行，早期发现断路器的电气、机械、回路异常，提供了可靠的数据参考，从而提高了对断路器的运行管理水平。
功能特点
l 强抗干扰能力：软硬件设计上充分考虑过程层相对恶劣的运行环境，采取独特的轻薄全封闭机箱，整体面板，强弱电严格分开，装置的抗干扰能力、抗震动能力大大提高，对外的电磁辐射也满足相关标准，完全满足户外安装需要，宽温的工作范围能达到-40℃～+70℃。
l 完善的功能配置：提供强大的实时监测功能，具备对断路器分合闸电流、电压及触头行程等参数进行监控，同时进行后台实时显示，参数异常报警等功能。
l 模块化设计：系统采用标准化模块设计，部件互换性、独立性好；系统具备自诊断功能，方便用户使用，远程维护减少了用户对在线监测系统本身的维护工作量。
l 装置适用于符合 IEC 61850标准的全智能变电站，实现各配套厂家的无缝联接，真正实现间隔层和过程层智能设备间的数据共享。
技术参数
序号 | 监测参数 | 单位 | 监测类型 | 监测范围 |
1 | 储能电机动作时间 | TIME | 实时量/值 | 20ms~30s |
2 | 触头相对磨损量 | % | 计算量/值 | 0~100% |
3 | 一次电流波形 | A | 动作录波 | 0.1In~30In |
4 | 分/合闸线圈波形 | A | 动作录波 | 0~6 |
5 | 储能电机电流波形 | A | 动作录波 | 0~50 |
6 | 行程波形 | mm | 动作录波 | 0~1000 |
7 | 速度波形 | m/s | 动作录波 | 0~20 |
8 | 加速度波形 | m/s2 | 动作录波 | 0~100 |
9 | 平均分闸速度 | m/s | 计算量/值 | 0~15 |
10 | 平均合闸速度 | m/s | 计算量/值 | 0~15 |
11 | 至大分闸速度 | m/s | 计算量/值 | 0~20 |
12 | 至大合闸速度 | m/s | 计算量/值 | 0~20 |
13 | 刚分速度 | m/s | 计算量/值 | 0~20 |
14 | 刚合速度 | m/s | 计算量/值 | 0~20 |
15 | 分闸时间 | ms | 计算量/值 | 0~120ms |
16 | 合闸时间 | ms | 计算量/值 | 0~120ms |
17 | 燃弧时间 | ms | 计算量/值 | 0~120ms |
